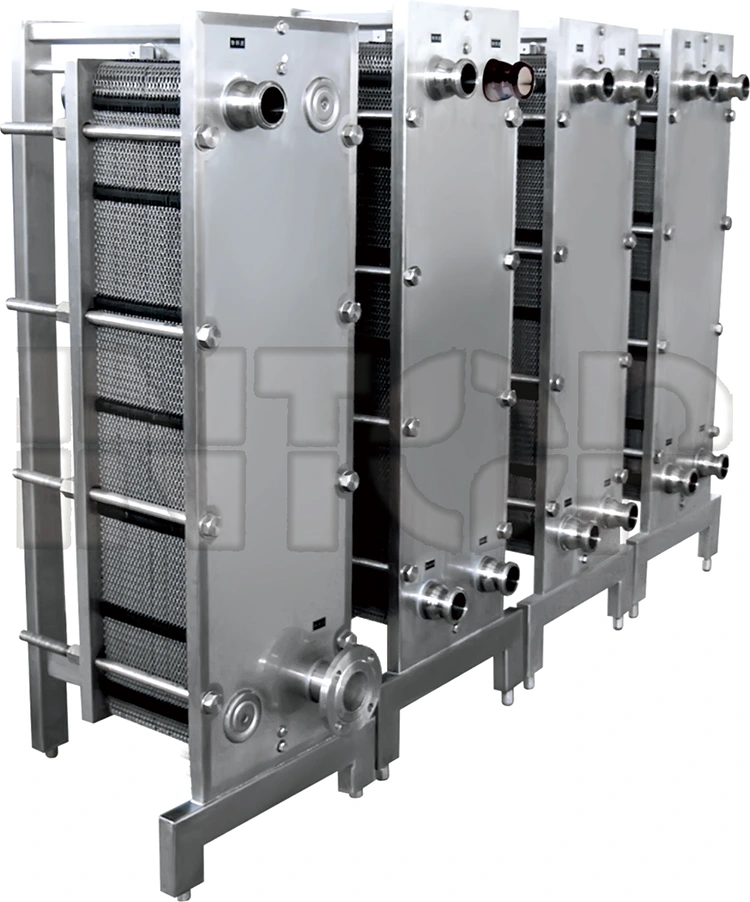

Пластинчастий теплообмінник

Пластинчастий теплообмінник — це новий тип високоефективного теплообмінника, що складається з металевих пластин певної гофрованої форми, складених разом. Конструкція включає ущільнювачі, компресійні пластини (рухомі торцеві пластини, нерухомі торцеві пластини), рами (верхні та нижні напрямні стрижні, передні стійки). Пластини ущільнені та направляються ущільнювальними прокладками, що розділяють канали холодної та гарячої рідини. Холодне/гаряче теплообмінне середовище проходить через кожен канал і обмінюється теплом з окремими пластинами для досягнення бажаної температури для користувача. Кожна панель має отвори в чотирьох кутах, які збираються в пучок, щоб утворити розподільні та збірні труби для рідини. Після теплообміну між холодним і гарячим середовищем воно повертається з відповідної збірної труби та переробляється.

Принцип будови продукту

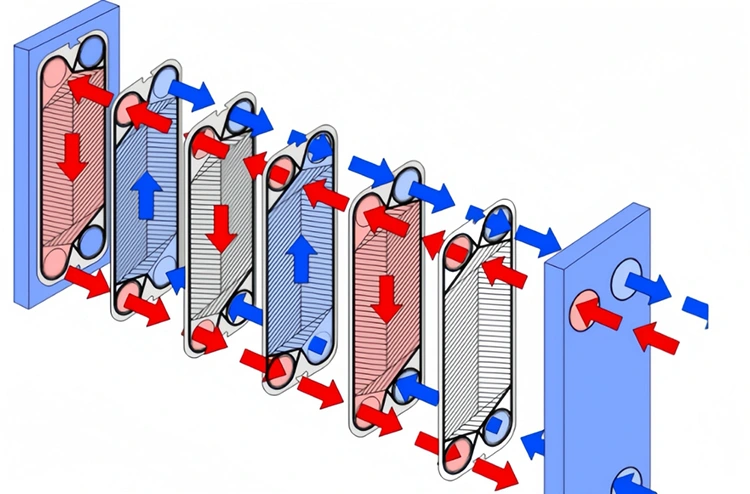

Єдина структура процесу: лише 2 пластини не передають тепло - головна та хвостова пластини.

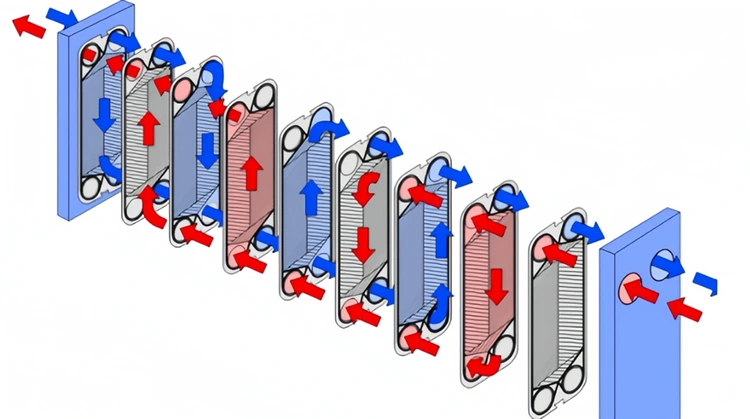

Структура подвійного процесу: кожен процес має 3 пластини, які не передають тепло.

Особливості продукту

(1) Невеликий розмір і невелика площа;

(2) Висока ефективність теплопередачі;

(3) Гнучка збірка;

(4) Низьке споживання металу;

(5) Низькі втрати тепла;

(6) Легке розбирання, очищення та обслуговування.
